1. 前置き

XEiJ にはイーサネットボードがありません。 すなわち、XEiJ で NetBSD/x68k を動かしてもネットワークに繋がりません。 仮に実装済みの範囲に不具合がなかったとしても、できることは限られています。 これは「Human68k よりもエミュレーションの難易度が高い NetBSD/x68k が XEiJ でどこまで動くか試してみた」というだけの話です。

2. 060turbo を準備する

FC2 ピンをカットします。

  1. MPU メニューにある FC2 ピンをカットするチェックボックスを ON にします。

060turbo モードに切り替えます。

  1. MPU メニューの機種を変更してリセットメニューにある 060turbo (50MHz) をクリックします。

RS-232C を切断します。RS-232C に何か接続されていると login: プロンプトでキー入力が効かなくなります。

  1. 設定メニューの RS-232C とターミナルで RS-232C とターミナルウインドウを開き、AUX に接続されているものがあれば切断します。

3. CD-ROM を準備する

インストール元の CD-ROM の ISO ファイルをダウンロードし、SCSI ID 1 に接続します。CD-ROM の ISO ファイル名は NetBSD-10.1-x68k.iso です。

  1. NetBSD-10.1-x68k.iso(295,725,056 バイト) をダウンロードします。
  2. ファイルメニューの SCSI メニューにある SCSI ID 1 の接続するボタンをクリックします。
  3. ファイルメニューの SCSI メニューにある SCSI ID 1 の開くボタンをクリックします。
  4. NetBSD-10.1-x68k.iso があるディレクトリを開きます。
  5. NetBSD-10.1-x68k.iso を選択します。
  6. 開くボタンをクリックします。

4. ハードディスクを準備する

インストール先のハードディスクのイメージファイルを作成し、SCSI ID 0 に接続します。 ハードディスクのイメージファイル名を NetBSD-10.1.hds とします。

  1. ファイルメニューの SCSI メニューにある SCSI ID 0 の接続するボタンをクリックします。
  2. ファイルメニューの SCSI メニューにある SCSI ハードディスクのイメージファイルの新規作成をクリックします。
  3. イメージファイルを作成するディレクトリを開きます。
  4. ファイル名にNetBSD-10.1.hdsと入力します。
  5. 容量 (MB) に2000と入力します。
  6. セクタサイズは 512 バイトラジオボタンをクリックします。
  7. 領域確保チェックボックスを OFF にします。
  8. フォーマットを開始するボタンを押します。

フォーマットが終了すると NetBSD-10.1.hds を SCSI ID 0 に接続した状態になります。

5. インストールする

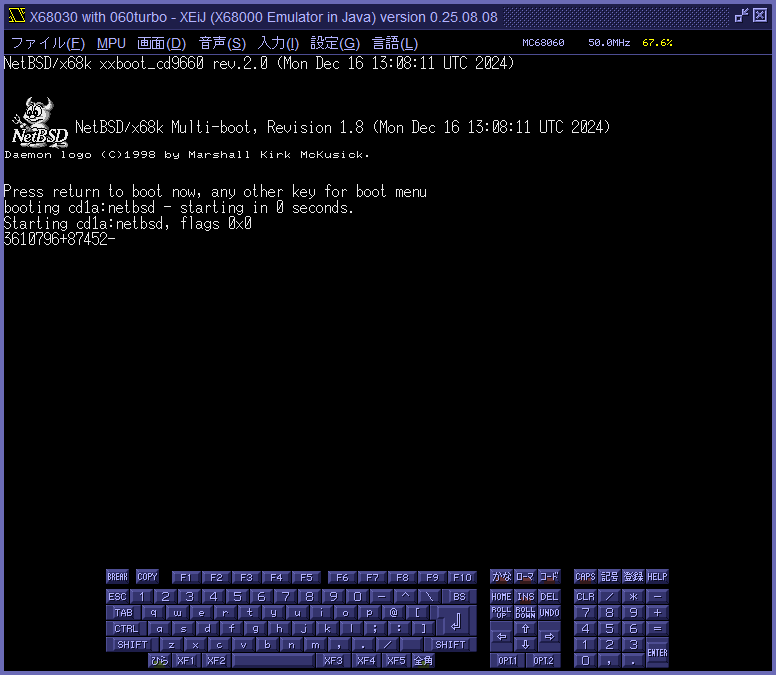

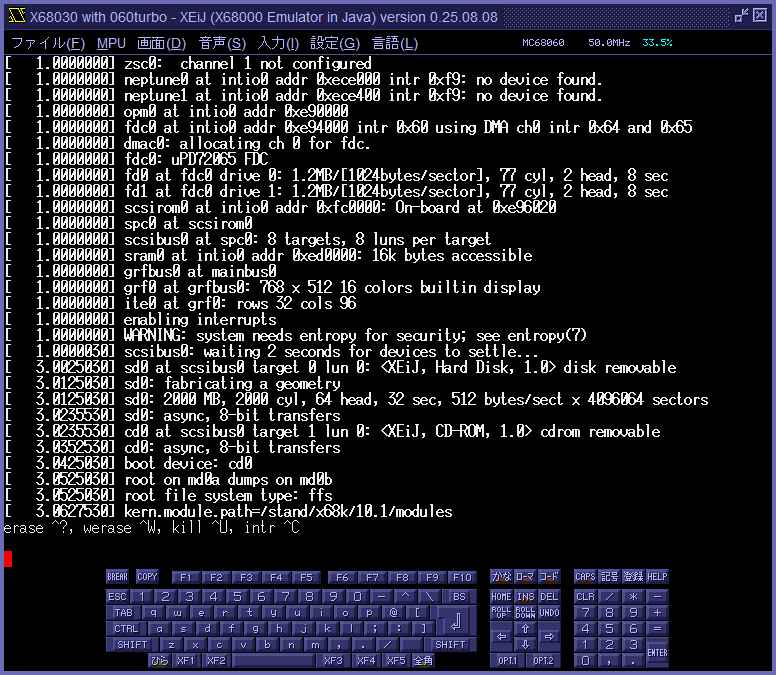

インストール先のハードディスクのイメージファイル NetBSD-10.1.hds を SCSI ID 0 に、インストール元の CD-ROM の ISO ファイル NetBSD-10.1-x68k.iso を SCSI ID 1 にそれぞれ接続した状態で、060turbo モードで、SCSI ID 1 から起動します。 コマンドラインは以下の通りです。 ファイルがある場所のディレクトリ名を適宜補ってください。

>java -jar XEiJ.jar -boot=sc1 -cutfc2pin=on -model=060turbo -rs232cconnection=none -sc0=NetBSD-10.1.hds -sc1=NetBSD-10.1-x68k.iso

img/netbsd_482.png

img/netbsd_483.png

img/netbsd_484.png

少しすると NetBSD-10.1 Install System のメニューが表示されます。

img/netbsd_474.png

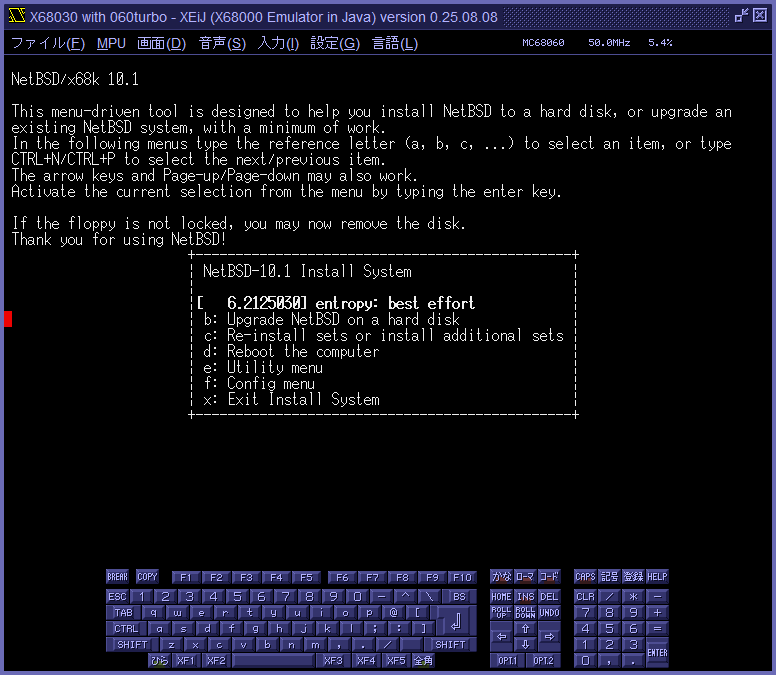

数秒後に[ 6.2125030] entropy: best effortという文字列がメニューに割り込んできます。

img/netbsd_485.png

本来ならばメニューが表示される前に表示されるはずのメッセージが、メニューが表示された後にカーソル位置に表示されてしまうようです。 乱れているのは画面だけなので、↑キーと↓キーを押してa: Install NetBSD to hard diskが見えるようにして、それを選択します。

img/netbsd_466.png

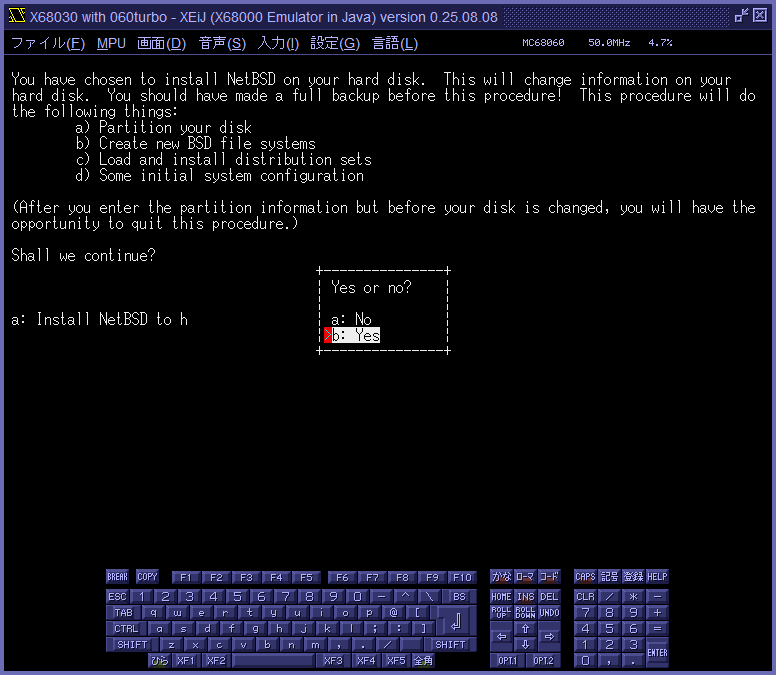

続行するか訊いてきます。 b: Yesを選択します。

img/netbsd_486.png

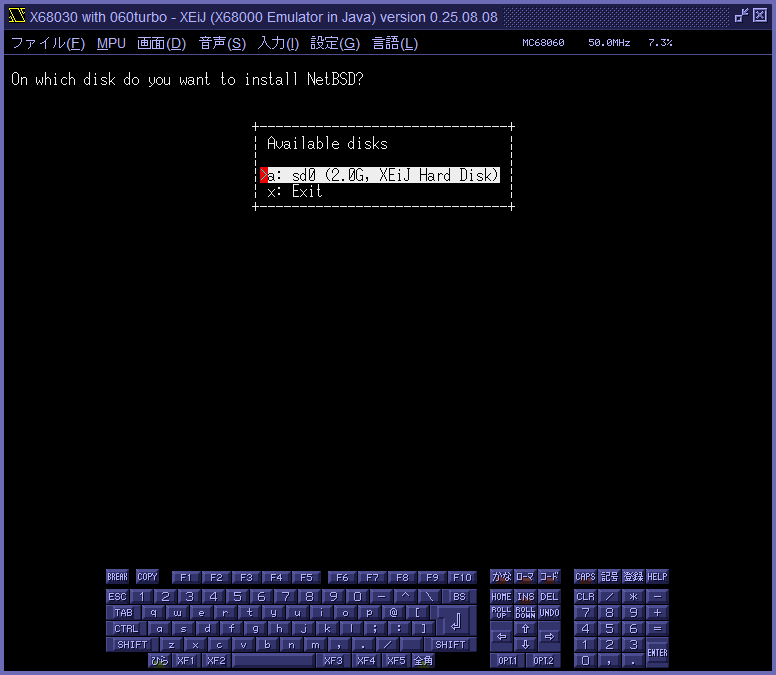

インストール先は 1 つだけです。 a: sd0 (2.0G, XEiJ Hard Disk)を選択します。

img/netbsd_487.png

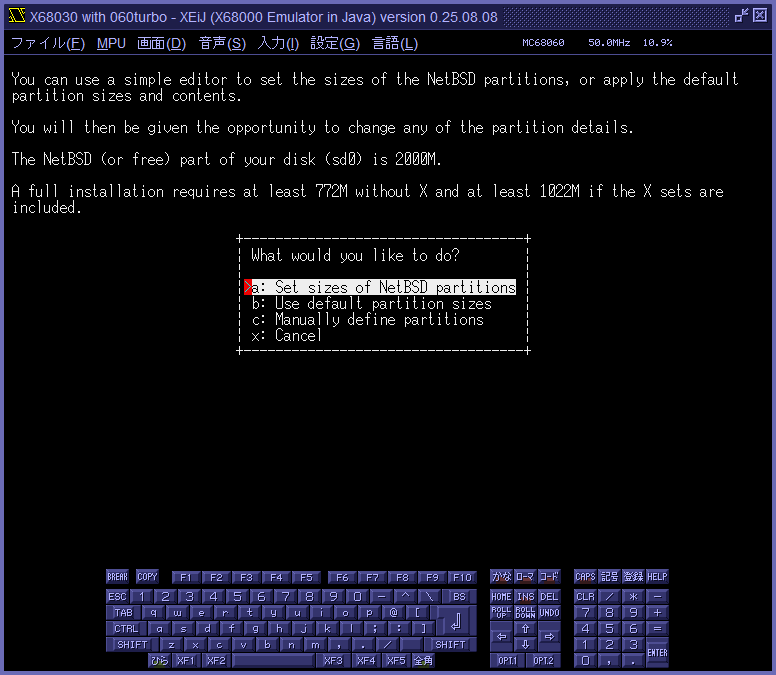

パーティションの決め方のメニューが表示されます。 a: Set sizes of NetBSD partitionsを選択します。

img/netbsd_488.png

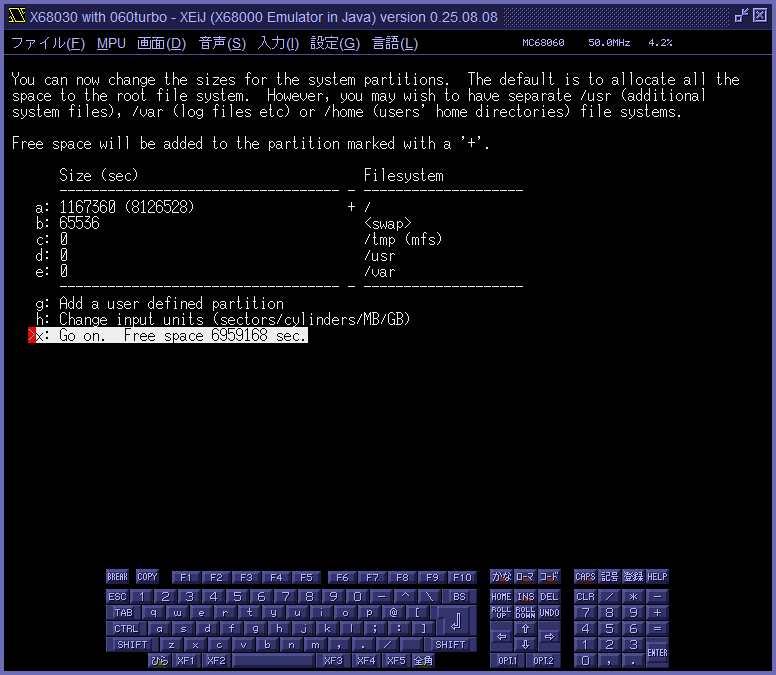

デフォルトのパーティションのサイズは、32MB が swap で、残りを / に割り当てるようです。 しかし、表示されている数字が間違っています。2000MB で作成したハードディスクは 32KB+2000MB=4096064 セクタなのに、32KB+4000MB=8192064 セクタだと思っているようです。 とりあえずこのままx: Go on. Free space 6959168 sec.を選択します。

img/netbsd_489.png

ここで各パーティションのセクタの範囲が自動で割り当てられるはずですが、おかしなことになっています。a は /、b は swap、c は Whole disk になるはずですが、a に unused という謎のパーティションが現れ、/ が d に追いやられています。 試しにこのままx: Partition sizes okを選択してみます。

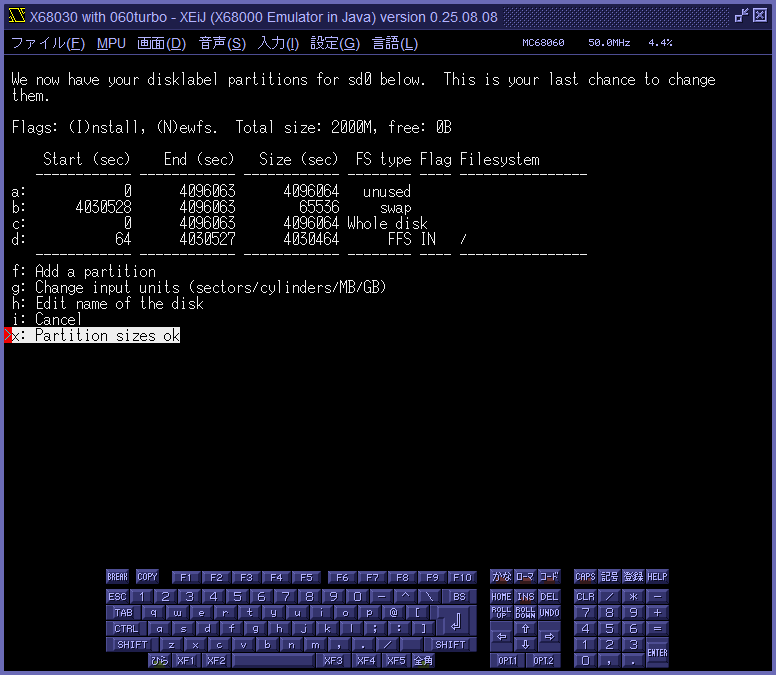

img/netbsd_490.png

案の定、unused と swap が重なっていると言われてしまいました。 仕方がないのでa: Re-editを選択してパーティションのセクタの範囲を編集します。

img/netbsd_491.png

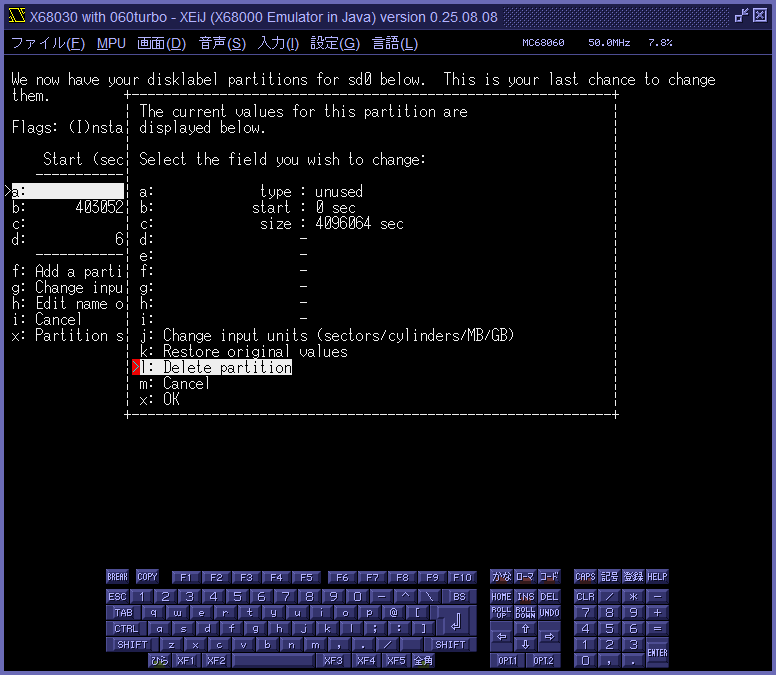

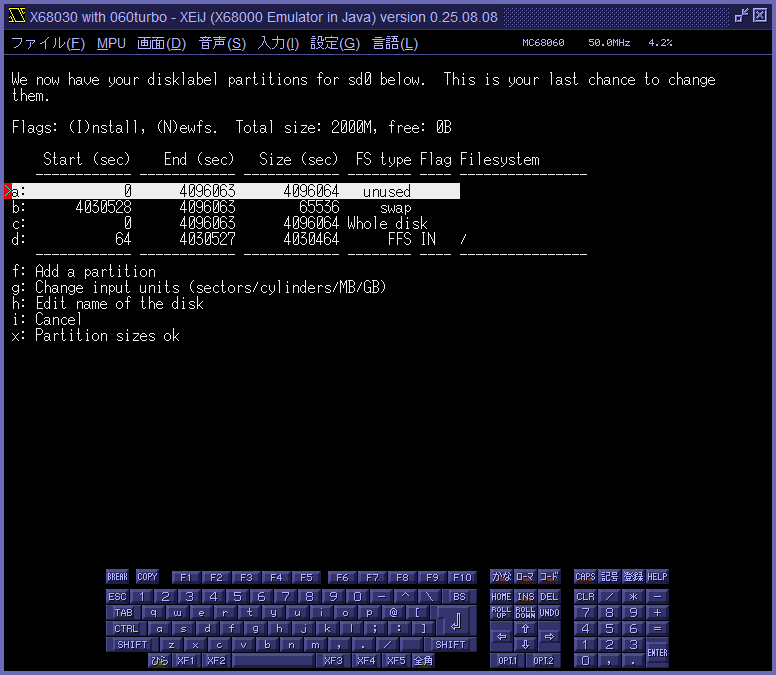

まず、unused を削除します。unused を開いてl: Delete partitionを選択します。

img/netbsd_492.png

img/netbsd_493.png

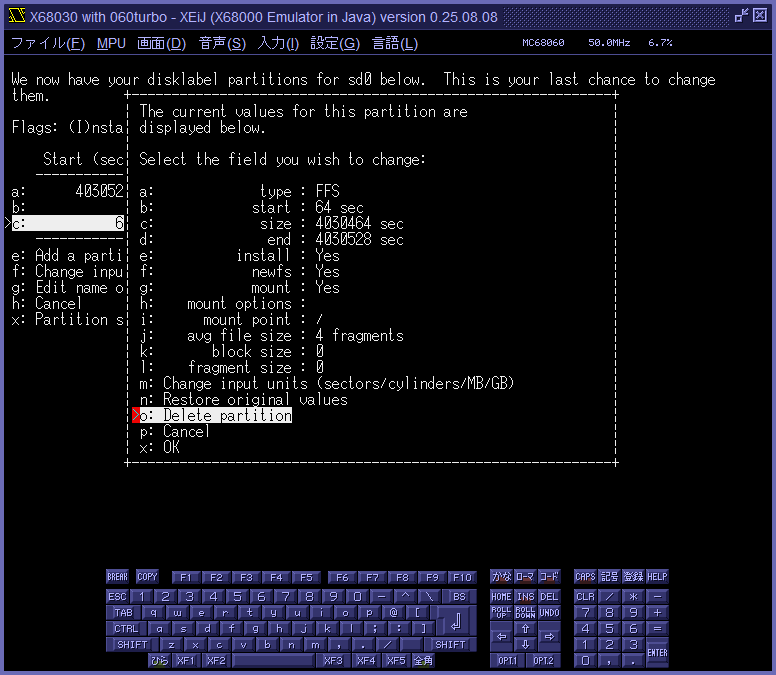

/ も一旦削除します。/ を開いてo: Delete partitionを選択します。 このとき書かれている内容をメモしておきます。

img/netbsd_496.png

img/netbsd_497.png

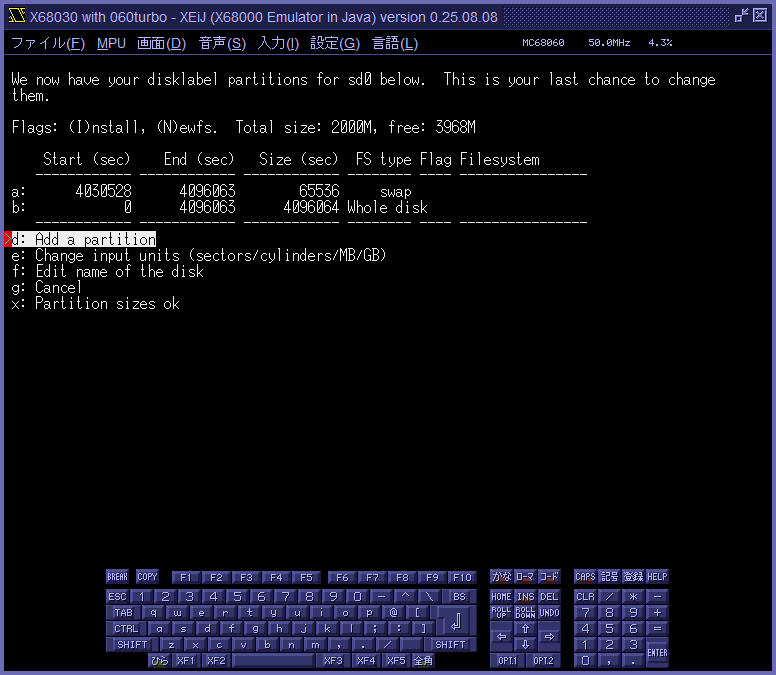

/ を作り直します。 d: Add a partitionを選択します。

img/netbsd_498.png

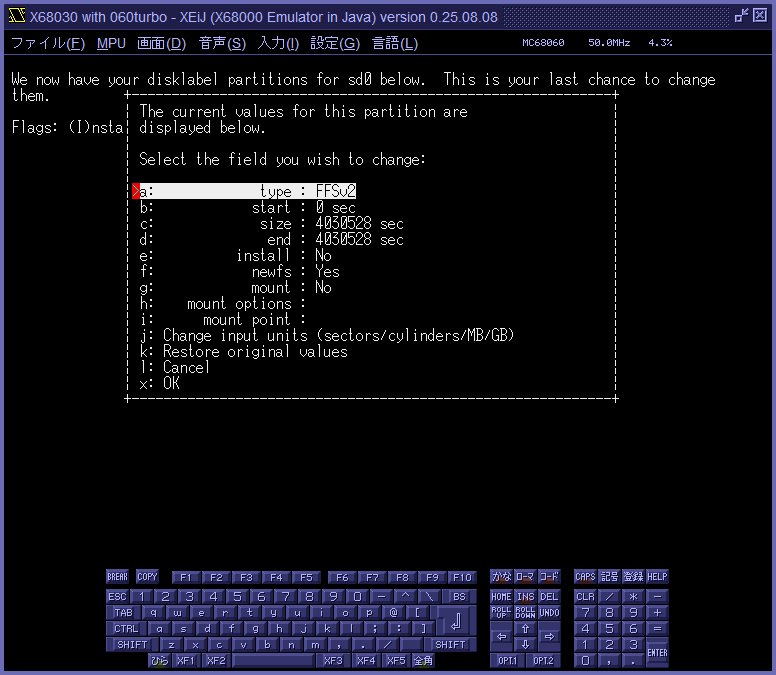

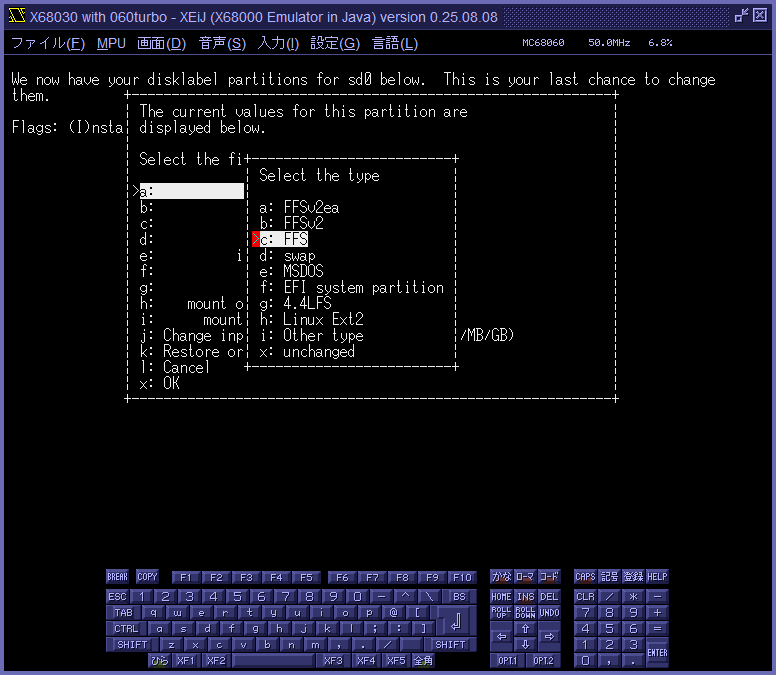

type を FFS にします。

img/netbsd_499.png

img/netbsd_500.png

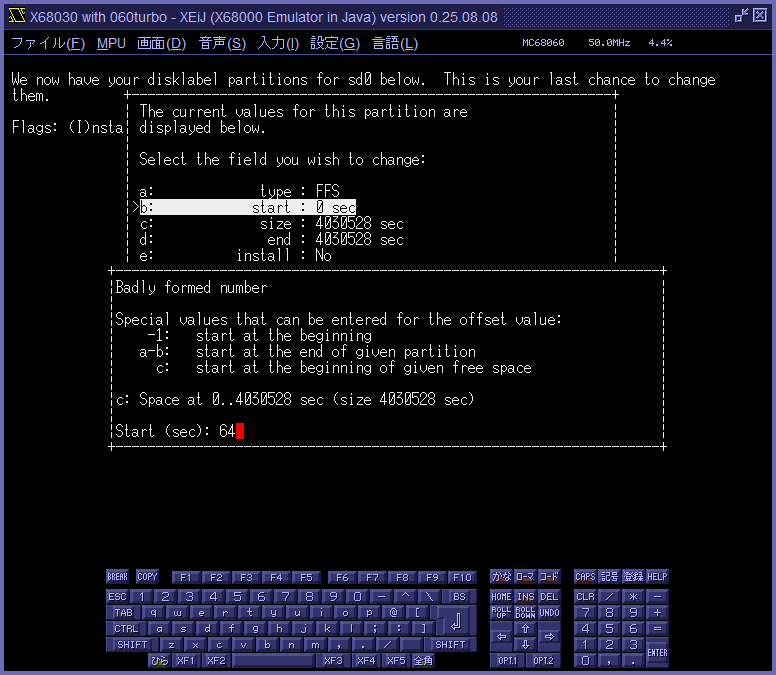

start を 64 にします。

img/netbsd_501.png

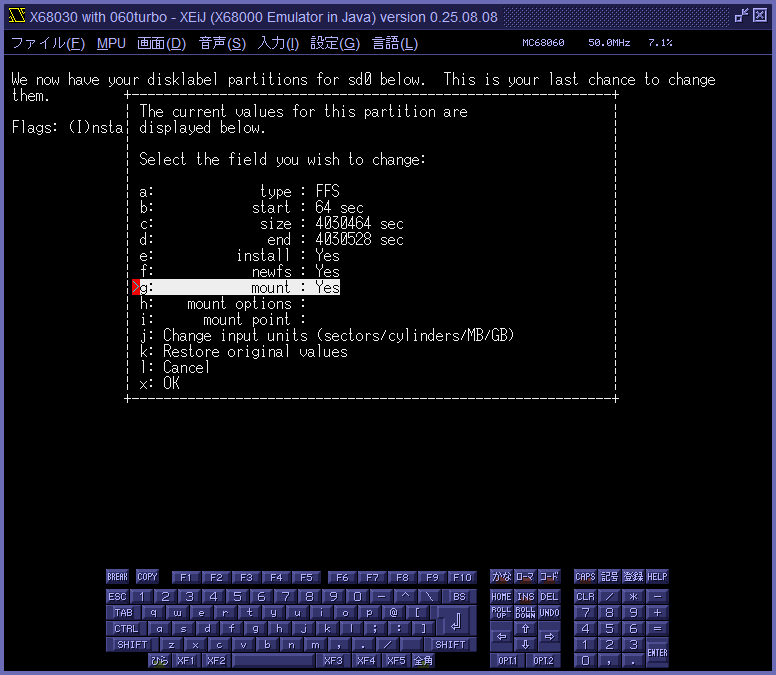

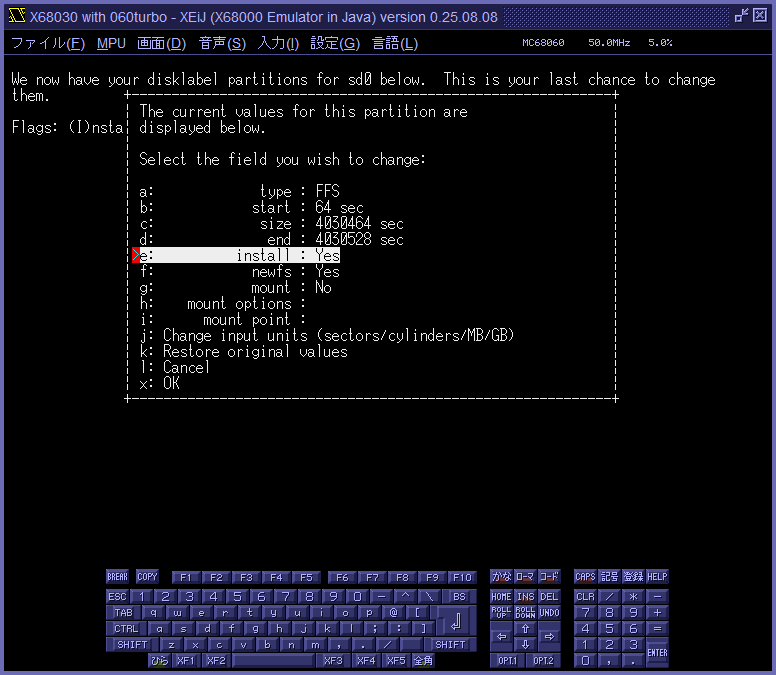

install と mount を Yes にします。

img/netbsd_502.png

img/netbsd_503.png

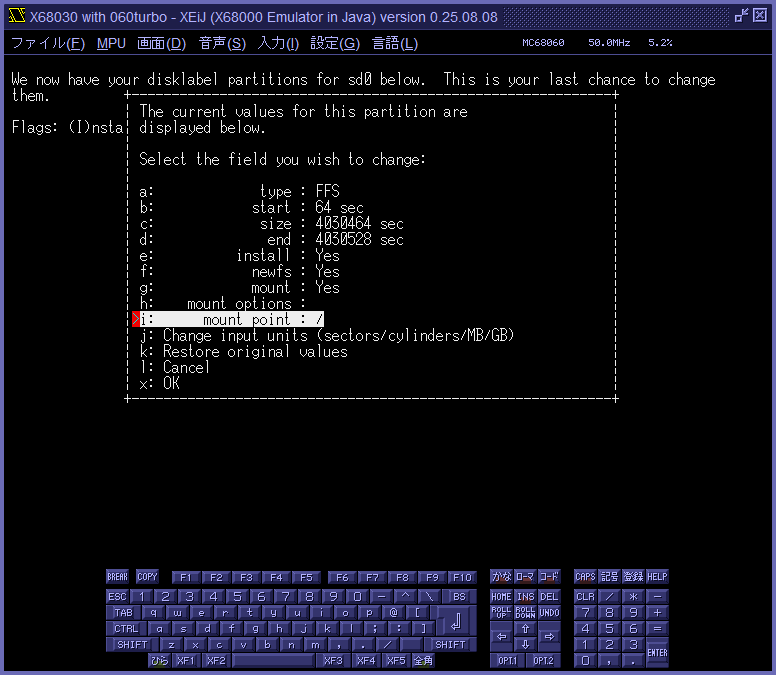

mount point に / を入力します。

img/netbsd_504.png

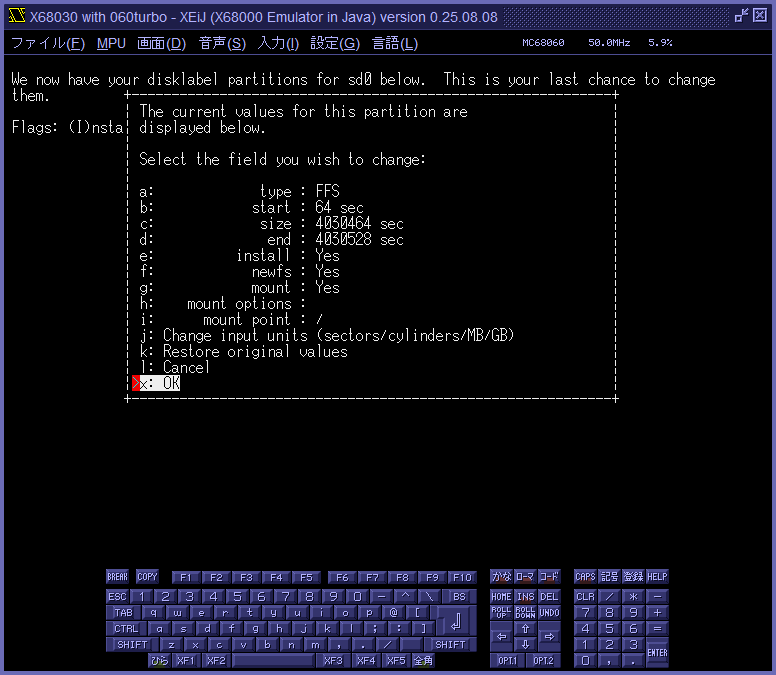

x: OKを選択して内容を確認します。

img/netbsd_505.png

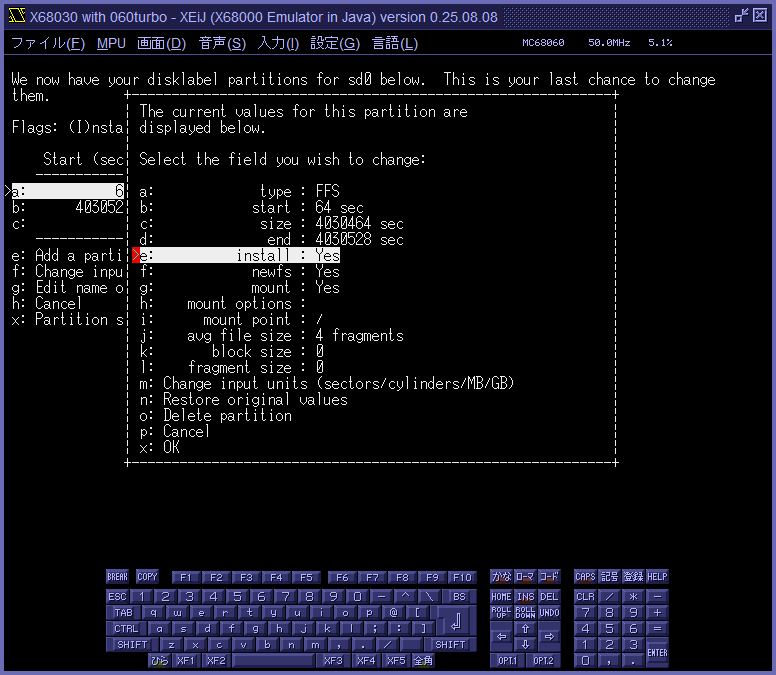

なぜか / の Flag が IN でなく N になっています。install が No になってしまっているので再び Yes にします。

img/netbsd_506.png

img/netbsd_507.png

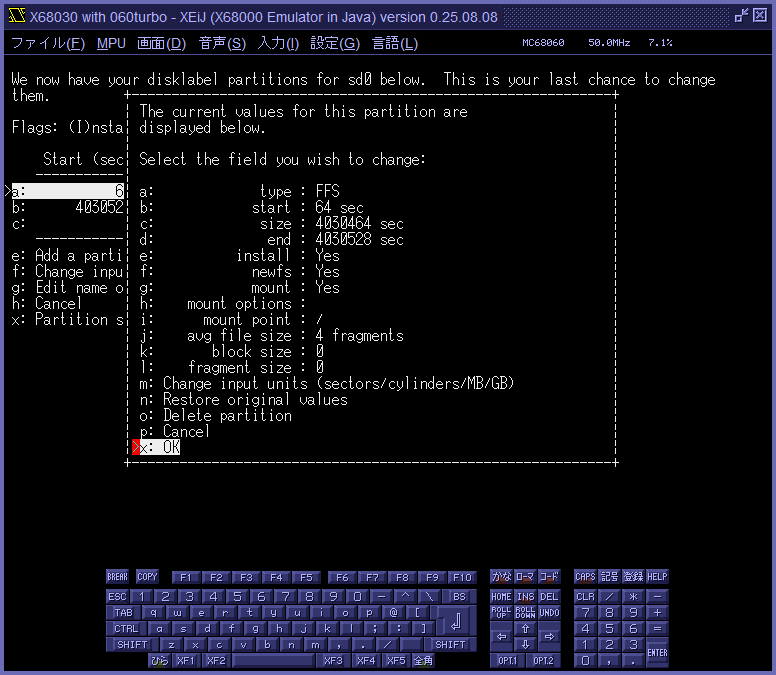

x: Partition sizes okを選択して編集を終了します。

img/netbsd_508.png

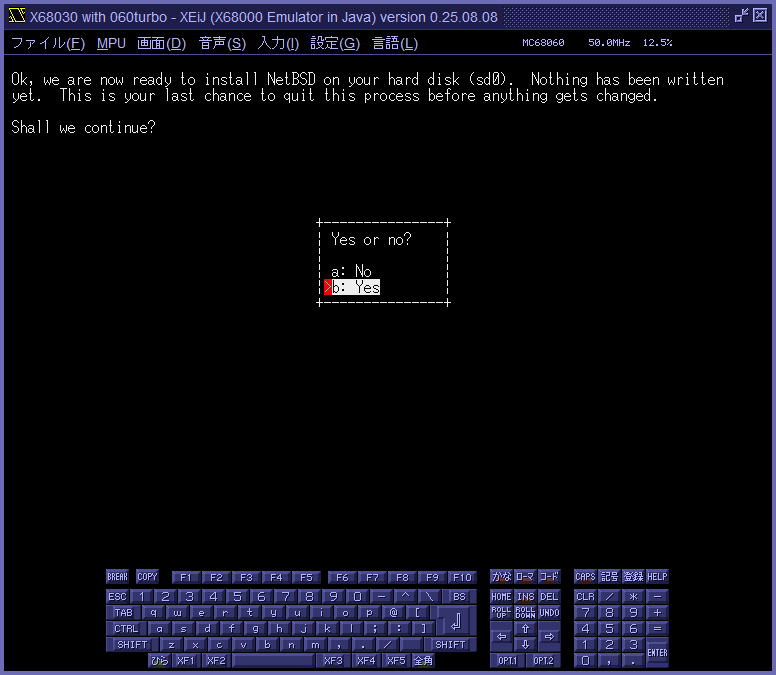

ハードディスクを書き換えてよいか訊いてきます。 b: Yesを選択します。

img/netbsd_510.png

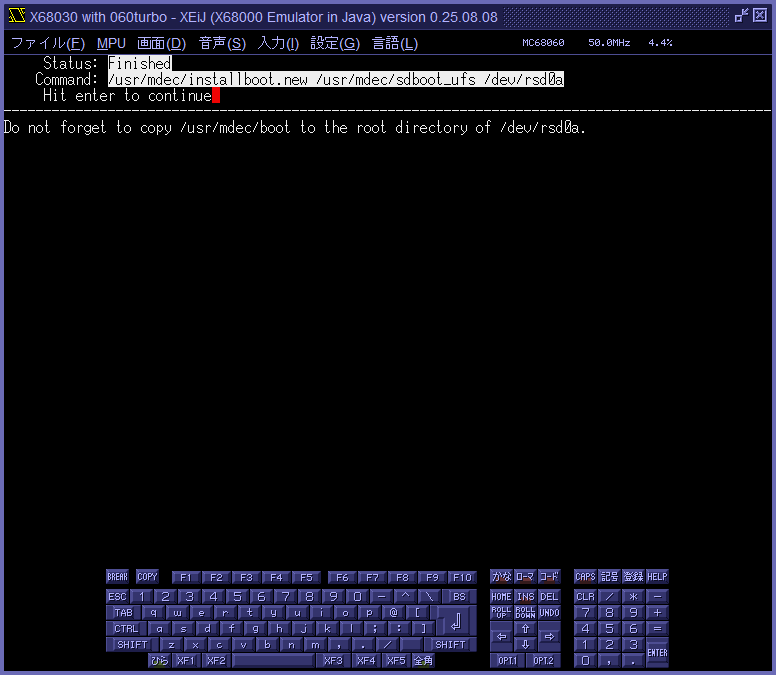

installboot が実行されます。Enter キーを押して続行します。

img/netbsd_511.png

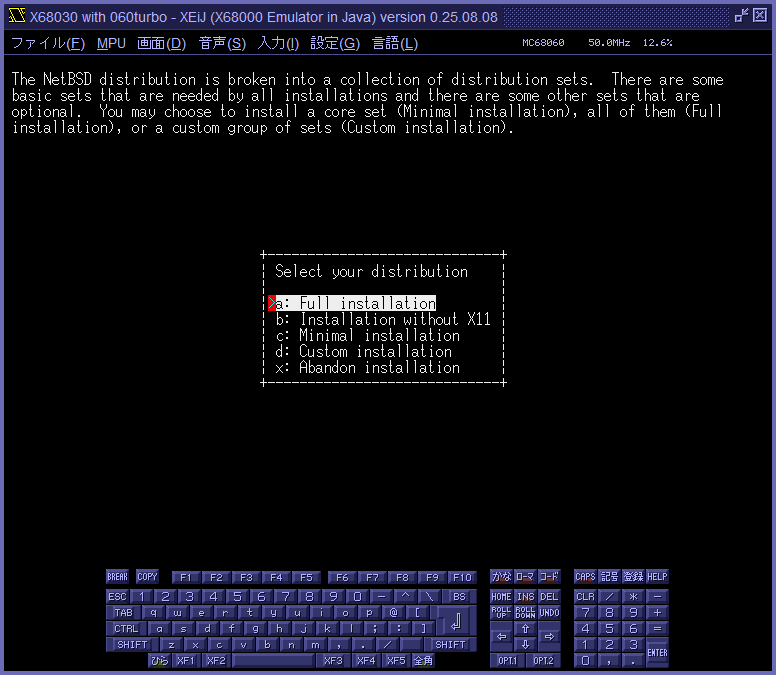

インストールの種類はフルインストールです。 a: Full installationを選択します。

img/netbsd_512.png

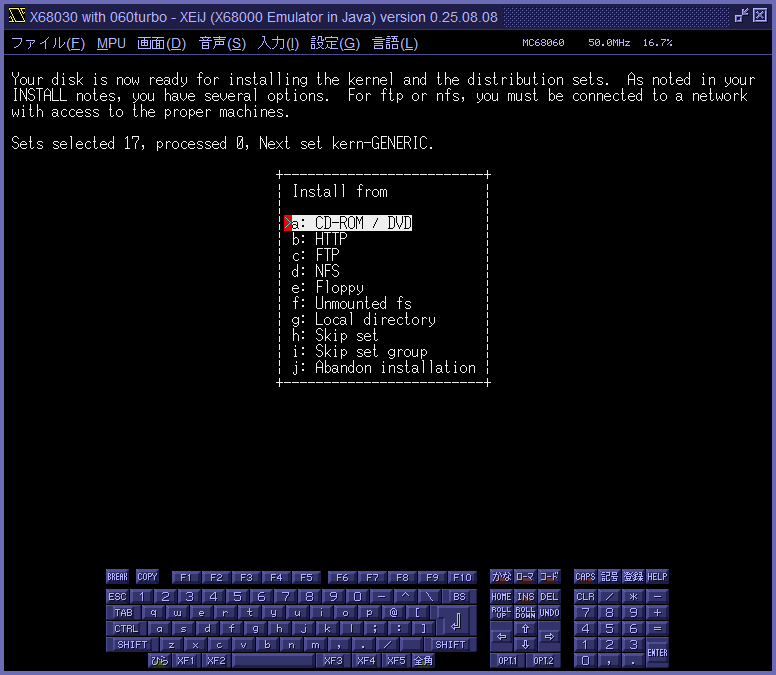

インストール元は CD-ROM です。 a: CD-ROM / DVDを選択します。

img/netbsd_513.png

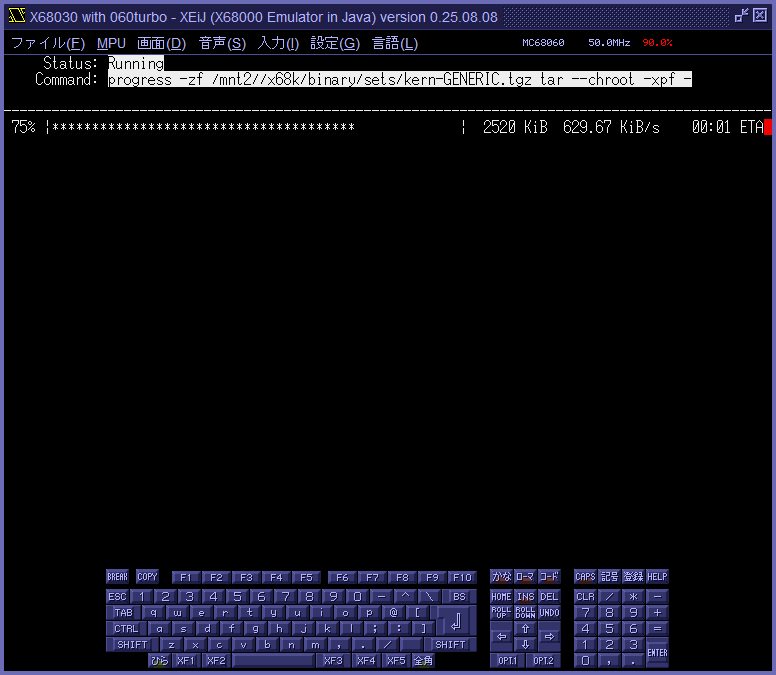

圧縮されていたファイルが展開されてゆきます。1 時間半くらいかかります。

img/netbsd_514.png

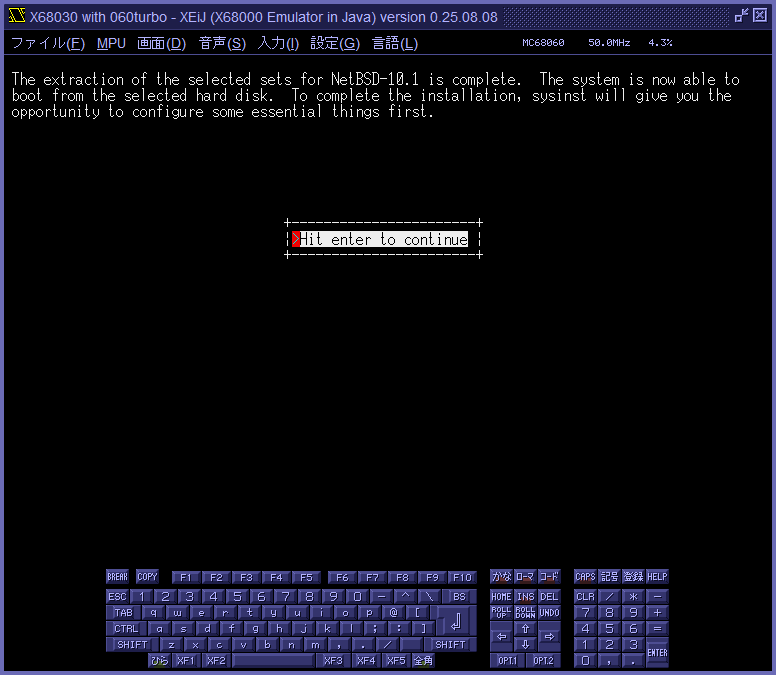

終わったら Enter キーを押します。

img/netbsd_515.png

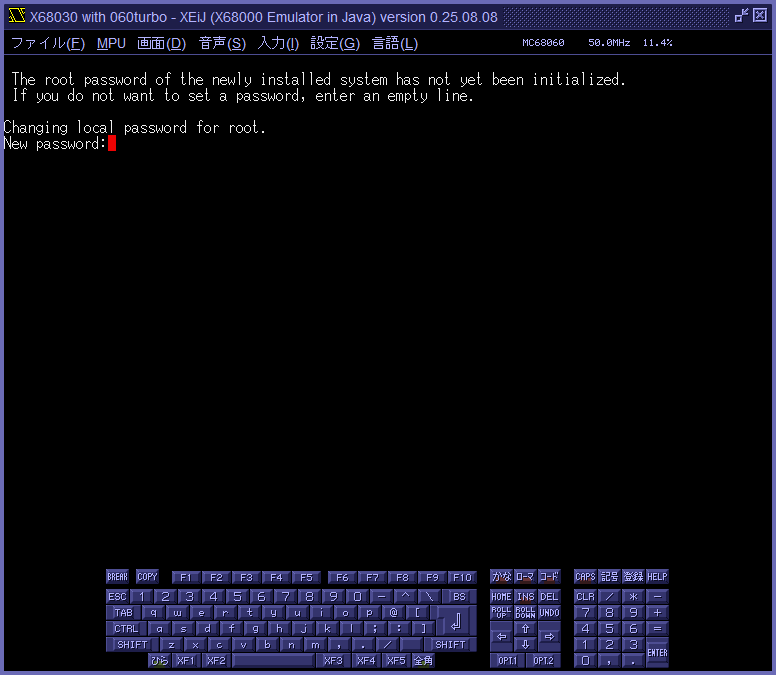

root のパスワードを訊いてきますが空のままにしておきます。Enter キーを押します。

img/netbsd_516.png

設定を変更できますがそのままにしておきます。 x: Finished configuringを選択します。

img/netbsd_517.png

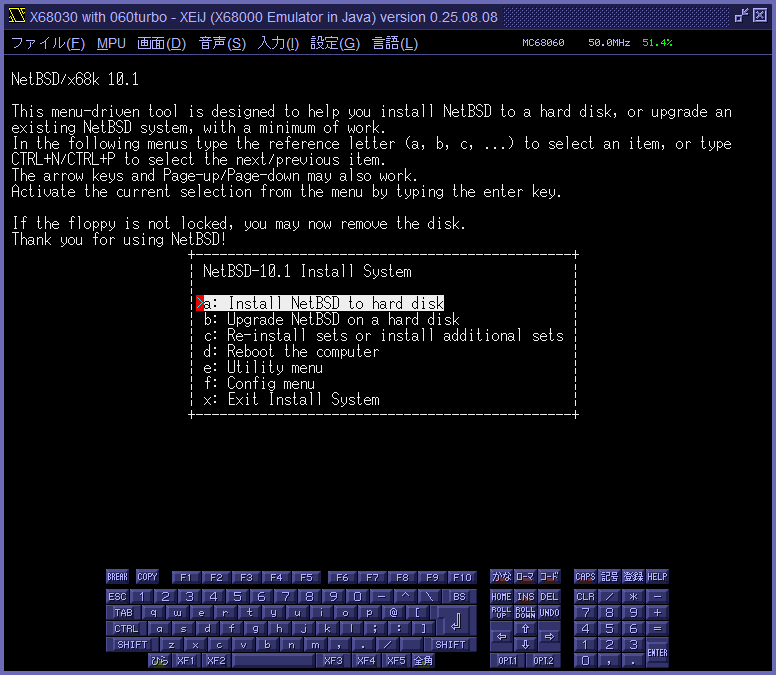

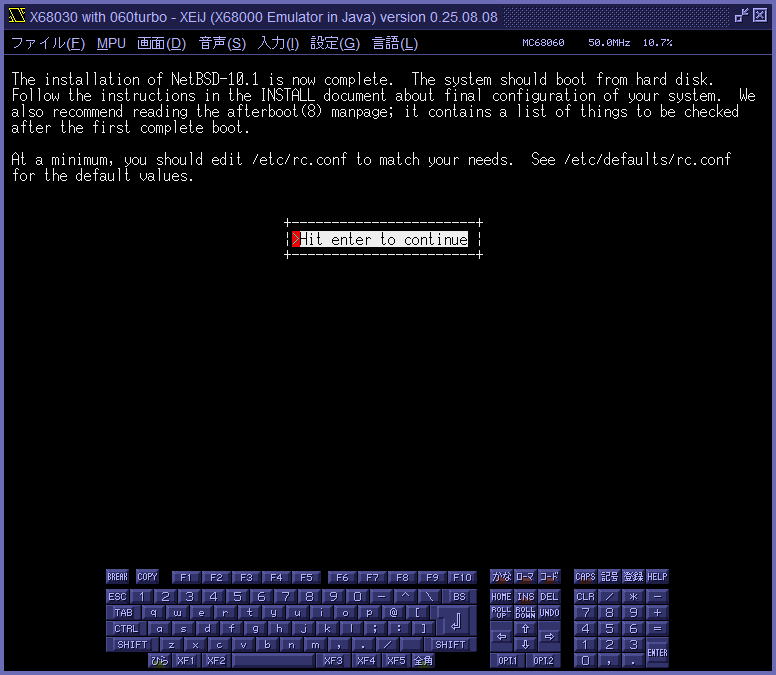

インストールが終了しました。Enter キーを押すとメニューに戻ります。

img/netbsd_518.png

img/netbsd_519.png

早速、インストール先のハードディスクから起動してみましょう。

CD-ROM をイジェクトします。

  1. ファイルメニューの SCSI メニューにある SCSI ID 1 のイジェクトするボタンをクリックします。

起動デバイスを SCSI ID 0 に変更します。

  1. 設定メニューの起動デバイスメニューの SCSI メニューにある SCSI 0 ラジオボタンをクリックします。

再起動します。 d: Reboot the computerを選択します。

6. 起動してみる

インストールした直後は前述のように、さもなくば、インストール先のハードディスクのイメージファイル NetBSD-10.1.hds を SCSI ID 0 に接続した状態で、060turbo モードで、SCSI ID 0 から起動します。 コマンドラインは以下の通りです。 ファイルがある場所のディレクトリ名を適宜補ってください。

>java -jar XEiJ.jar -boot=sc0 -cutfc2pin=on -model=060turbo -rs232cconnection=none -sc0=NetBSD-10.1.hds

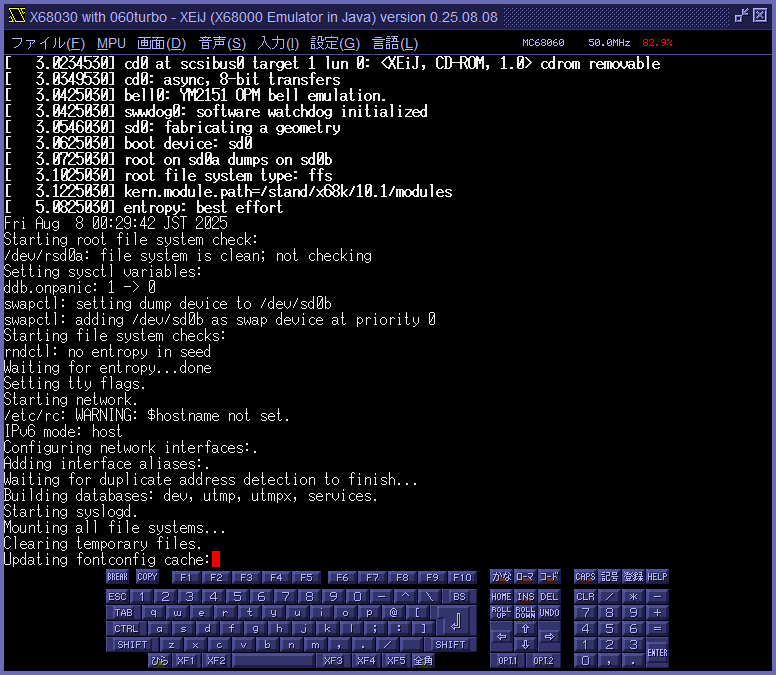

初回はUpdating fontconfig cache:のところでフォントの索引を作るため 10 分くらい待たされます。

img/netbsd_520.png

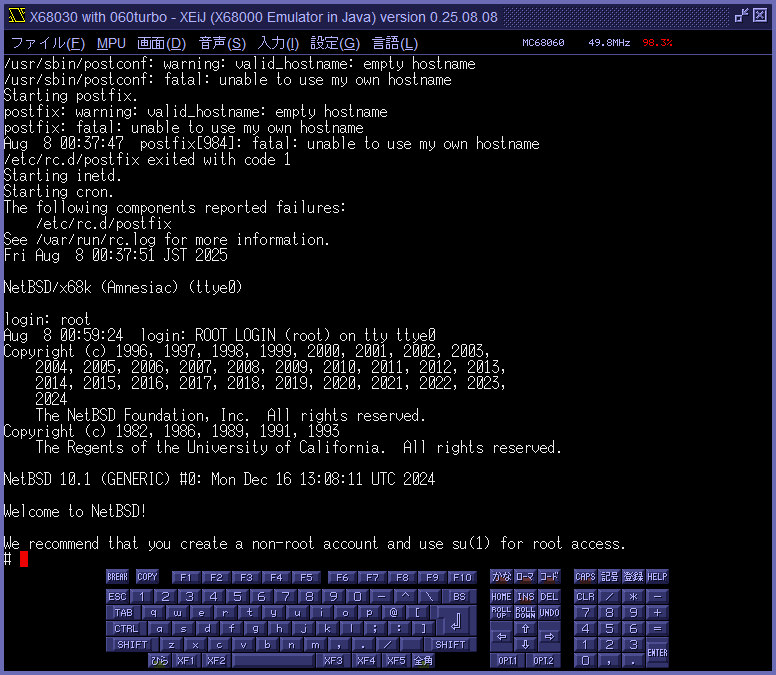

ログインプロンプトが表示されたら root でログインします。

login: root

img/netbsd_521.png

img/netbsd_522.png

7. X Window System を動かしてみる

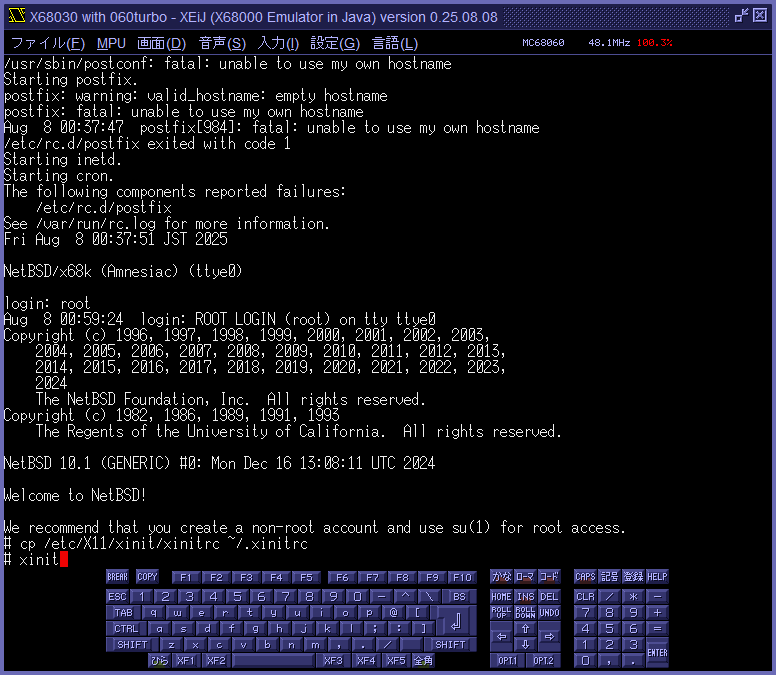

初回はデフォルトの設定をコピーします。

# cp /etc/X11/xinit/xinitrc ~/.xinitrc

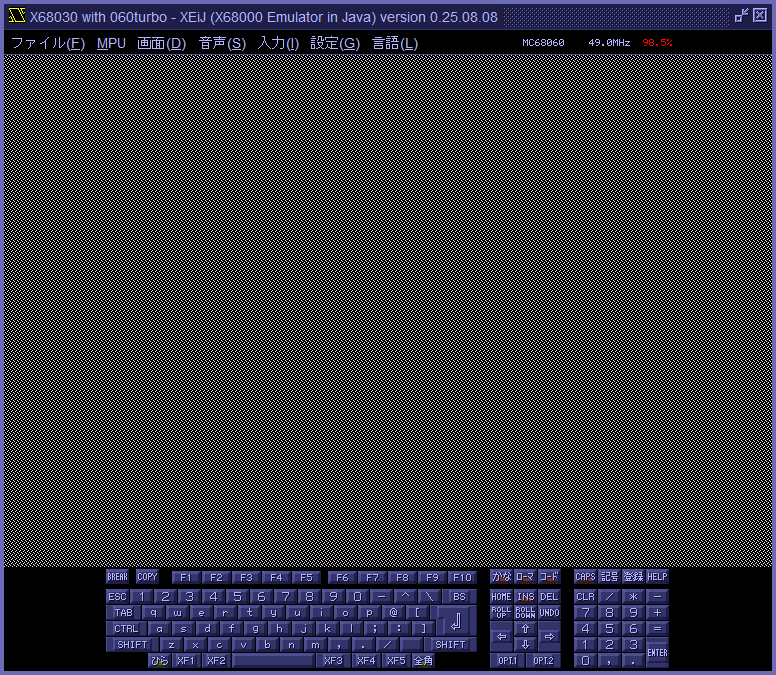

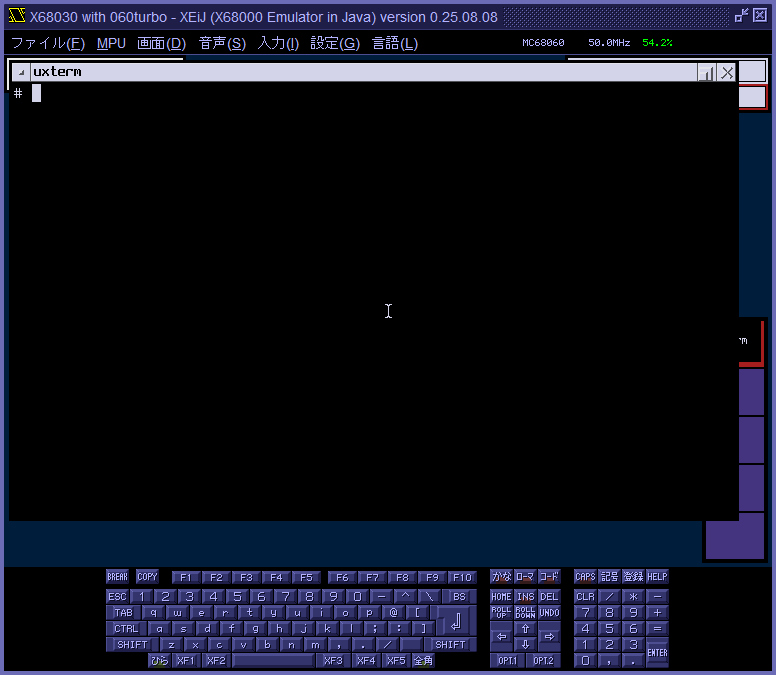

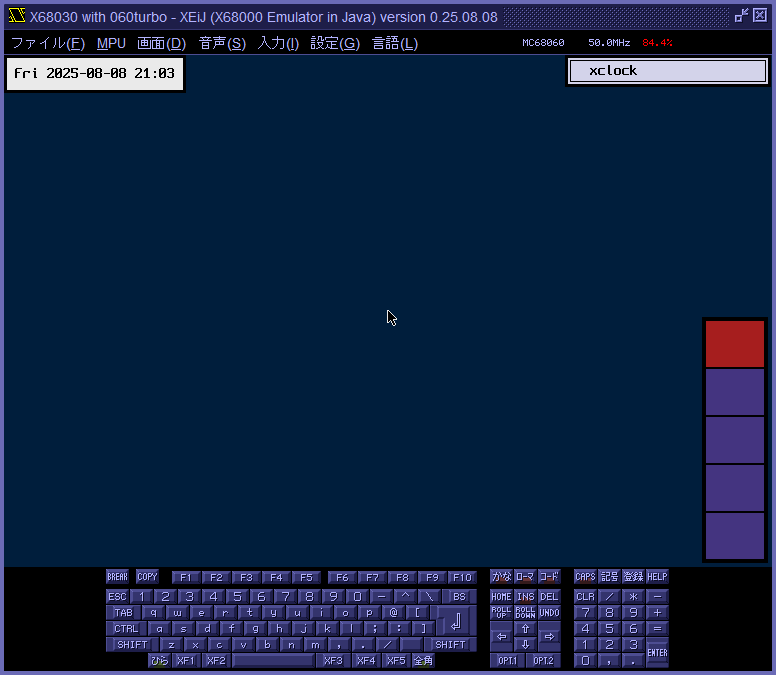

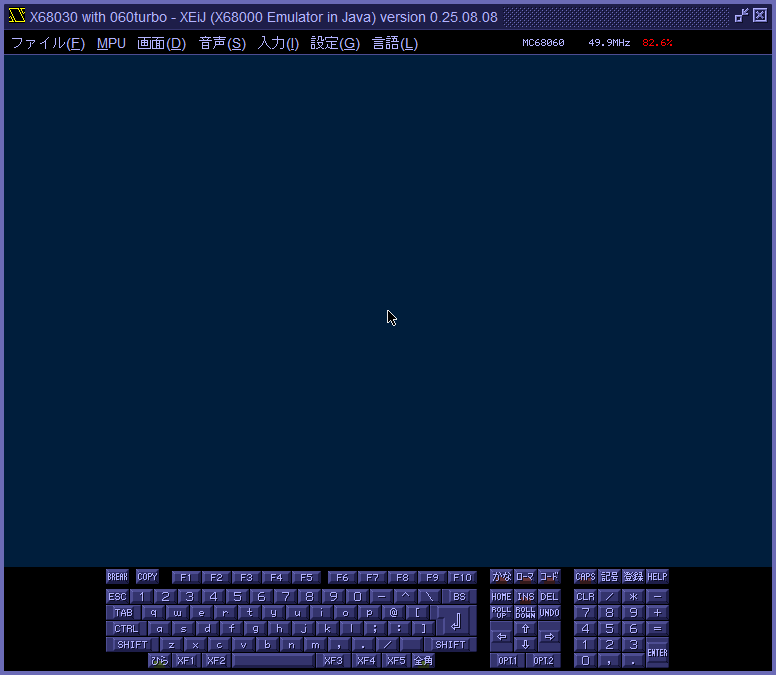

X Window System を起動します。 マウスカーソルが表示されたら、F12 キーを押すかホイールクリックでエクスクルーシブマウスモードに切り替えて操作します。

# xinit

img/netbsd_523.png

img/netbsd_552.png

img/netbsd_553.png

img/netbsd_554.png

img/netbsd_555.png

img/netbsd_556.png

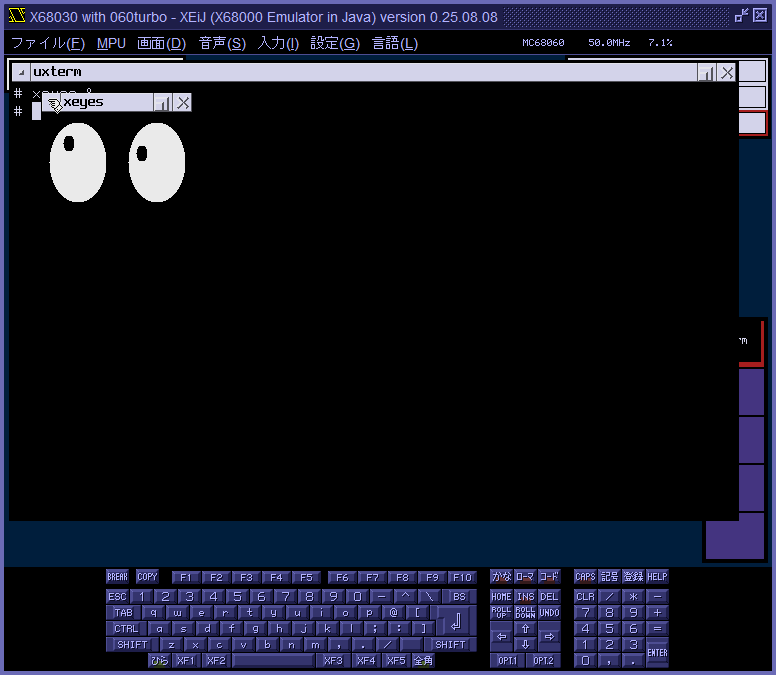

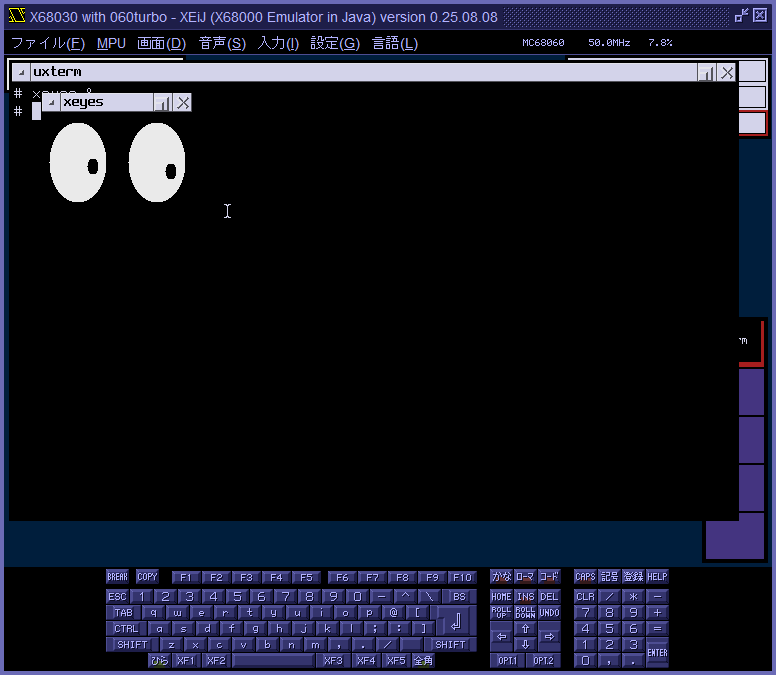

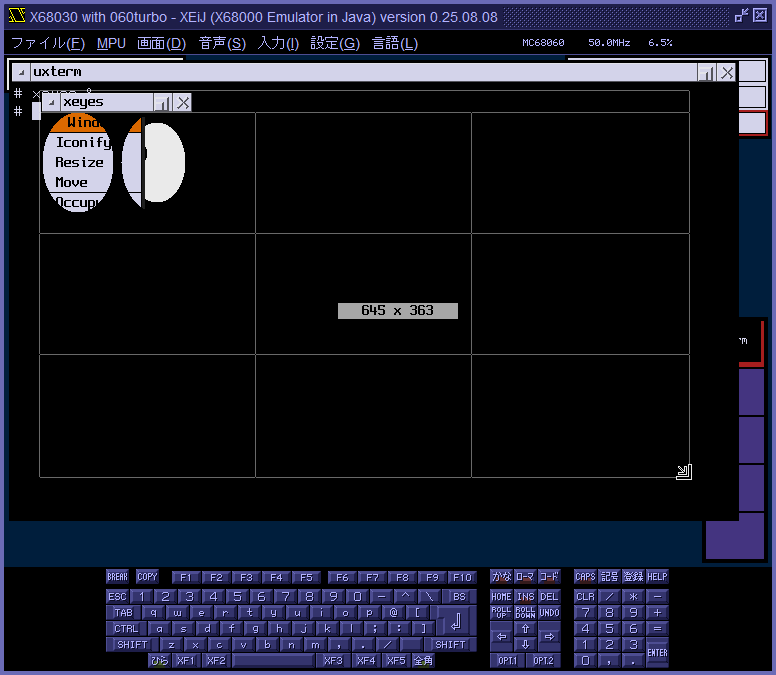

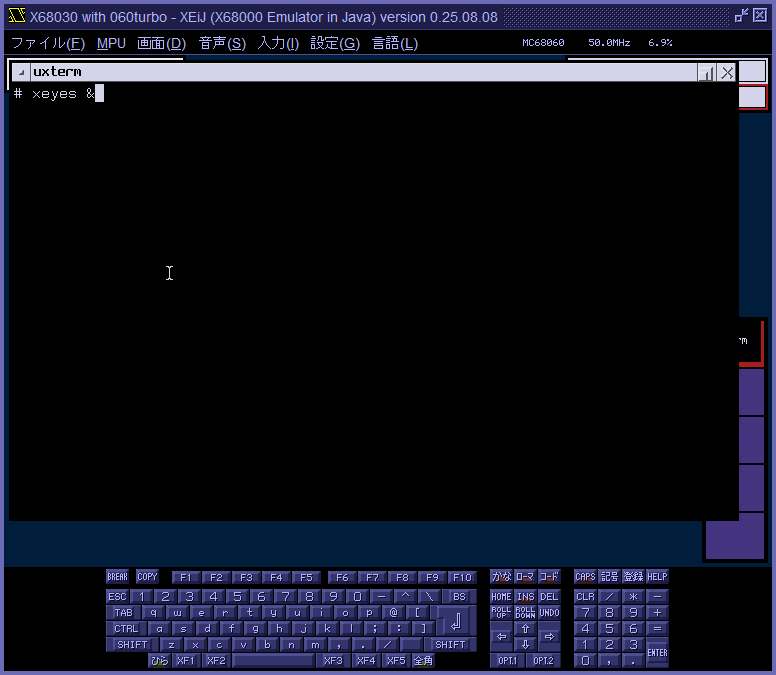

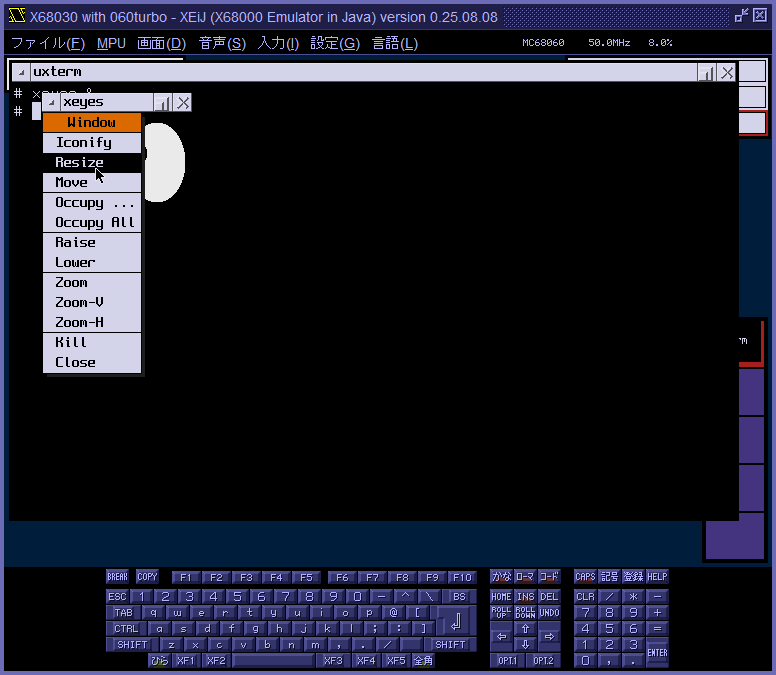

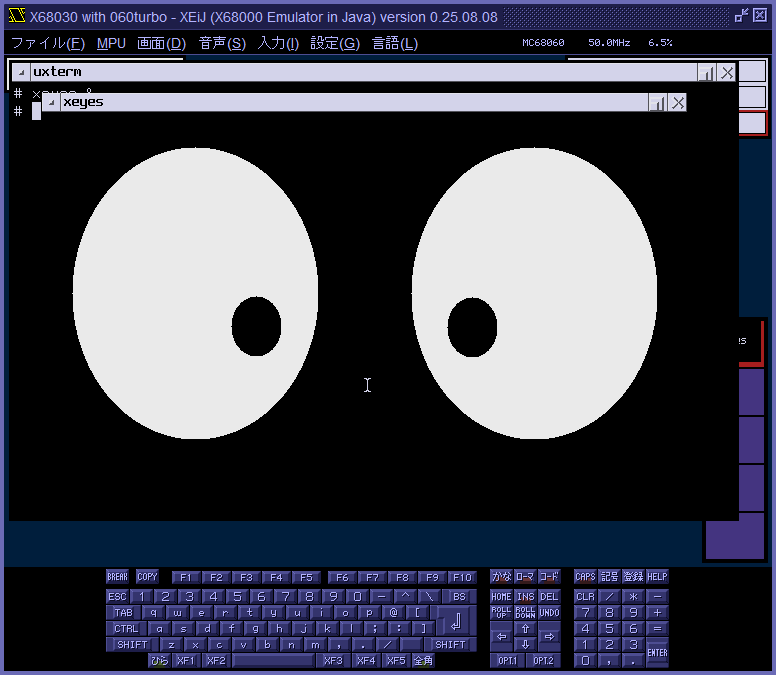

xeyes が動くか確かめます。

# xeyes &

img/netbsd_558.png

img/netbsd_559.png

img/netbsd_560.png

img/netbsd_561.png

img/netbsd_562.png

img/netbsd_563.png

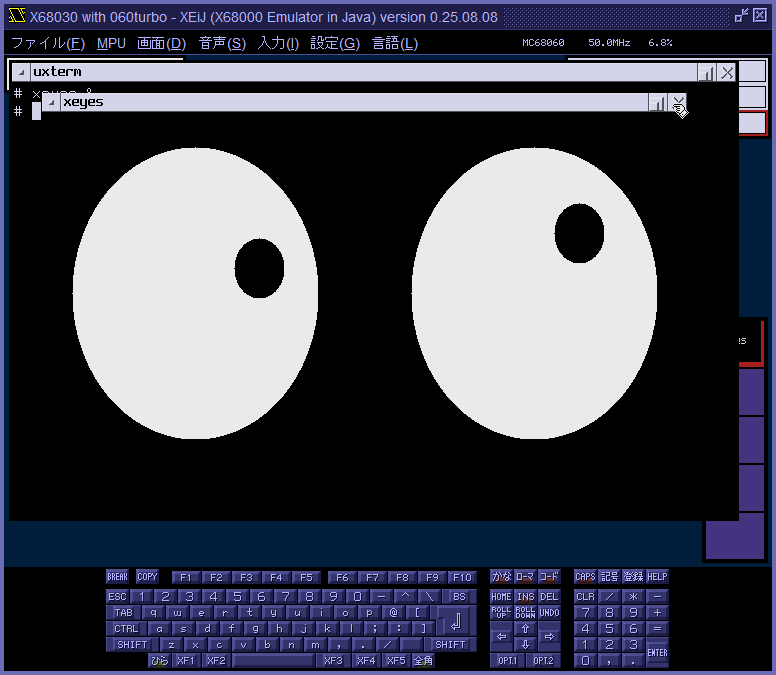

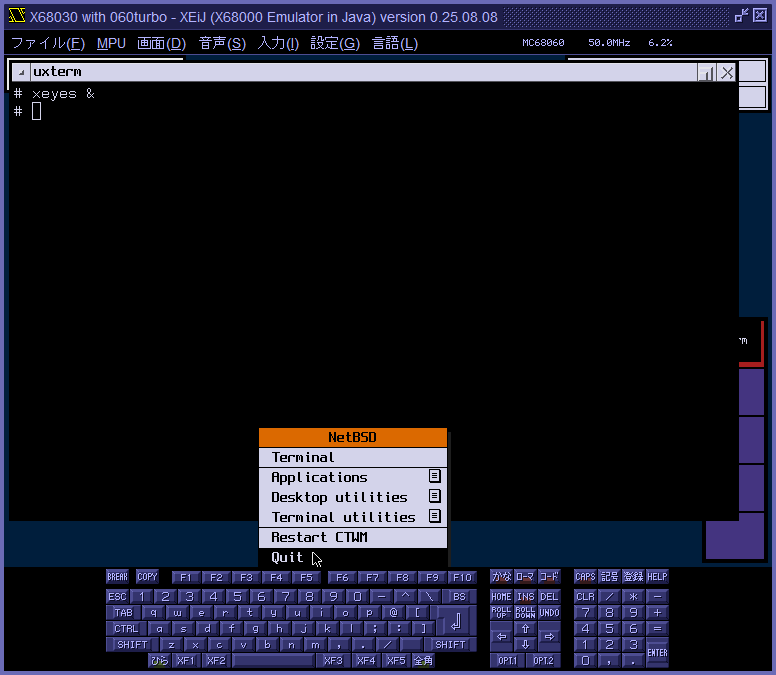

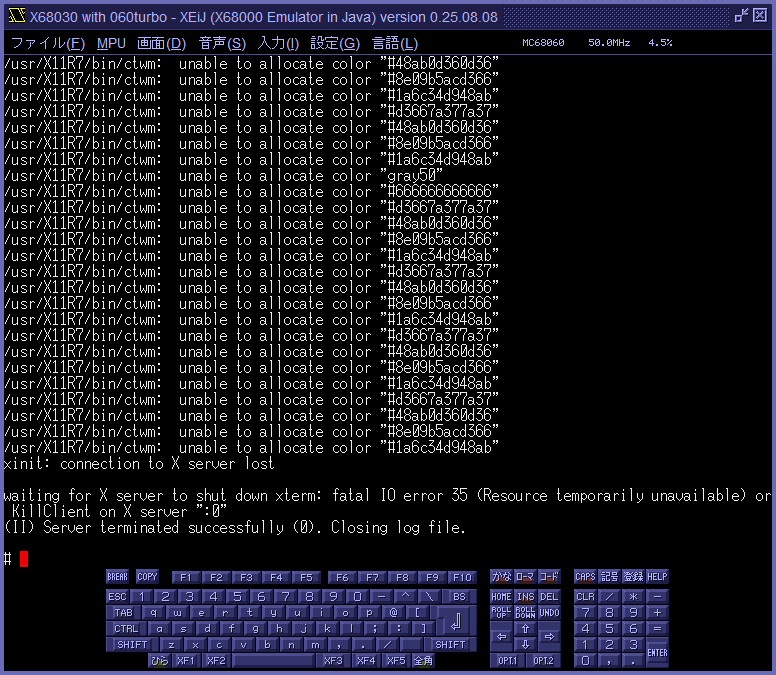

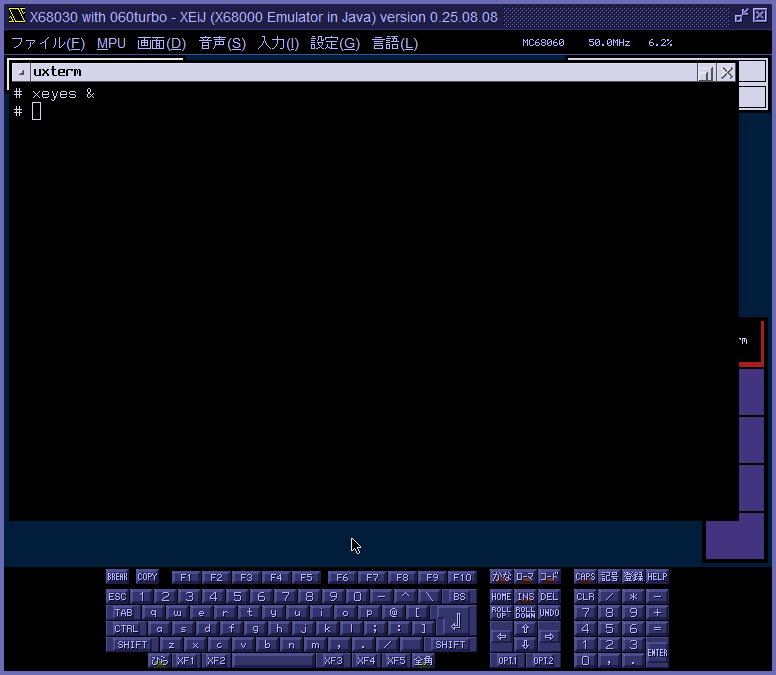

背景で Quit を選択して X Window System を終了します。

img/netbsd_564.png

img/netbsd_565.png

img/netbsd_566.png

img/netbsd_567.png

8. 終了する

NetBSD を終了するときは最後に必ずシャットダウンしましょう。 シャットダウンせずに XEiJ を閉じると次回の起動に支障が生じる可能性があります。

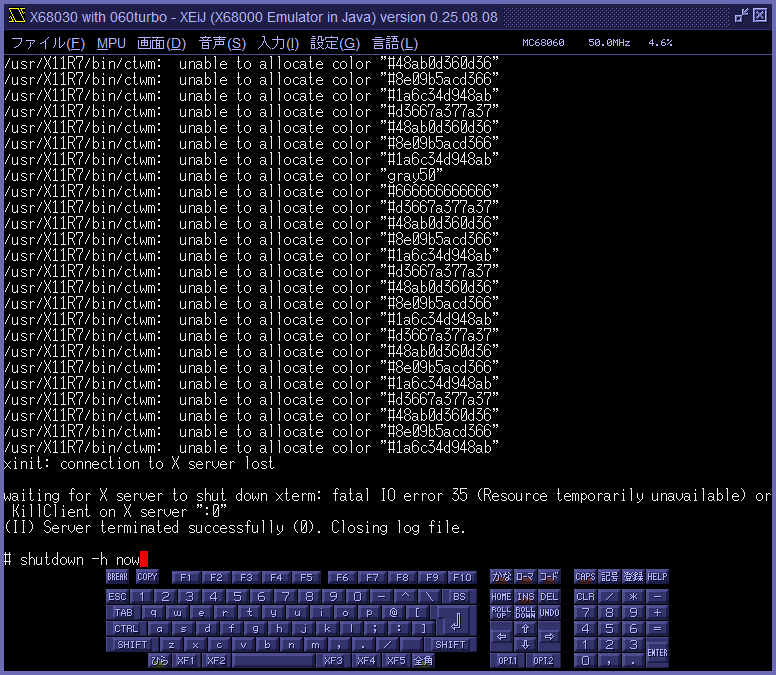

# shutdown -h now

img/netbsd_568.png

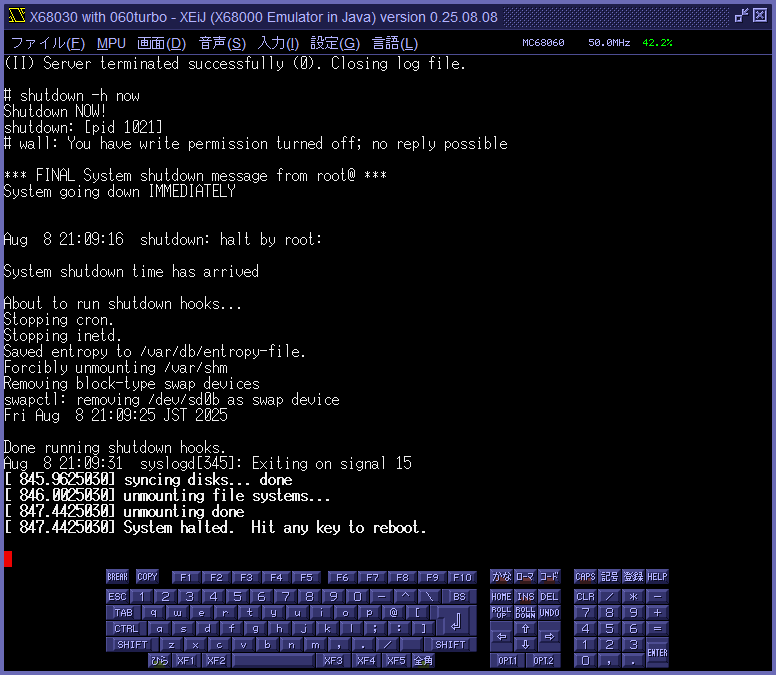

System halted. Hit any key to reboot.と表示されるまで待ってから、XEiJ を終了します。

img/netbsd_569.png
